ルツボ規格寸法一覧表【LB・A・ZB・GC質は対象外】

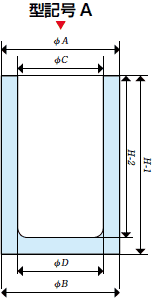

材質記号　U-1・AC・ZIR・ZIR-Y・SiC質（平底）・Y2O3-P質（平底）

	A	B	C	D	H-1	H-2	備考
1	29	30	19	17	120	115
2	39	40	30	27	120	112
3	49	50	37	36	100,120	92,112
4	60	63	48	47	120,150	112,142
5	74	75	59	58	150,160	140,150
6	85	87	70	68	150,160,180	140,150,170
7	95	97	78	76	160,186	147,173
8	108	110	90	86	185,207	172,195
9	119	122	100	96	210,250	195,234
10-1	135	138	110	106	200,220,250	182,211,231
10-2	135	138	117	112	210,250	199,239
11	150	154	120	115	220,250,265	200,230,245
12-1	168	172	138	135	250,300	230,275
12-2	168	172	145	141	250,300	228,278
13	195	198	160	155	250,300,310	226,276,286
14	206	209	180	175	305,330	280,305
15	222	227	190	185	320,330,340	295,305,315
16	240	245	200	195	300,390,430	274,364,403
17-1	316	320	280	276	430	393
17-2	320	326	275	271	390,440,480	351,401,441	U-1・AC不可
18	358	326	320	310	350,450	325,425

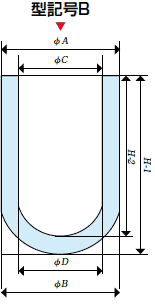

材質記号　U-1・AC・ZIR・ZIR-Y・SiC質（丸底）・Y2O3-P質（丸底）

	A	B	C	D	H-1	H-2	備考
1	61	64	51	49	152	140
2	72	73	60	58	130,140,150	121,131,141
3	85	87	73	69	160,180	150,172
4	93	96	81	77	170	156
5-1	105	108	85	80	180,200,230	162,182,212
5-2	105	108	88	84	180,200	162,182
6	135	138	110	106	210,250	194,233

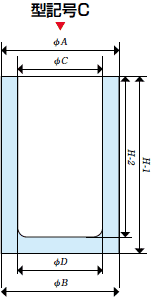

材質記号　MgO-P・CaO-P・ZS系・GP・EN-5

	A	B	C	D	H-1	H-2	備考
1	26	27	19	17	120	114
2	38	42	27	25	100,120	87,112
3	48	50	37	33	100,120	86,107
4-1	62	64	50	48	152	144
4-2	62	64	50	48	150	142	GP・EN-5専用
5-1	72	74	60	57	152,162	142,152
5-2	72	74	60	57	150,160	136,146	GP・EN-5専用
6-1	85	87	68	65	180	170
6-2	85	87	73	70	150,160,180	140,150,170
7	95	95	79	77	185	170
8	103	105	90	87	160,180	145,165
9-1	108	111	84	83	205	184	外ルツボ (GP・EN-5専用)
9-2	108	110	90	86	185,207	172,195
10	119	122	100	96	210,250	195,234
11-1	135	138	110	106	200,220,250	182,211,231
11-2	135	138	117	112	210,250	199,239
12	150	154	120	115	220,250,265	200,230,245
13-1	168	172	138	135	250,300	230,275
13-2	168	172	145	141	250,300	228,278
14	195	198	160	155	250,300,310	226,276,286
15	206	209	180	175	305,330	280,305
16	222	227	190	185	320,330,340	295,305,315
17	240	245	200	195	300,390,430	274,364,403
18-1	320	326	275	271	390,440,480	351,401,441	CaO-P質不可
18-2	320	326	275	271	400,450,490	351,401,441	CaO-P専用
20-1	358	362	320	310	350,450	325,425	CaO-P質不可
20-2	358	362	320	310	360,460	325,425	CaO-P専用

材質記号　MgO-P・CaO-P・ZS系・GP・EN-5

	A	B	C	D	H-1	H-2	備考
1	53	54	44	42	53	47
2	63	64	53	51	60	52
3-1	61	64	50	48	100	91
3-2	61	63	50	48	152	142
4-1	85	87	73	70	150,160	140,150
4-2	85	87	73	69	180	182
5	93	96	81	77	170	156
6-1	105	108	85	80	180,200,230	162,182,212
6-2	105	108	88	84	180,200	162,182
7	135	138	110	106	210,250	194,233

材質記号　MgO-P・CaO-P・ZS系・GP・EN-5質（K型）

	A	B	C	H-1	H-2	備考
1	63	64	53	35	27
2	63	64	53	45	36
3	63	64	53	75	63	中テーパー
4	72	73	58	105	85	中テーパー
5	72	73	53	80	57	肉厚ルツボ
